ภาพด้านหน้า

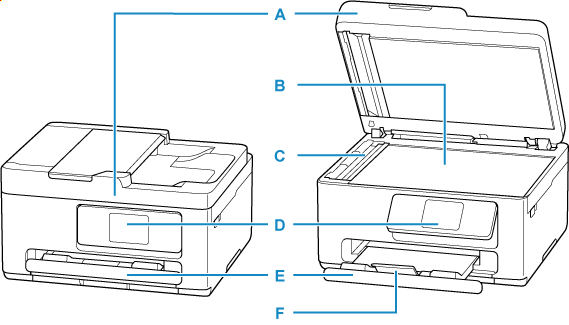

A: ฝาครอบเอกสาร

เปิดเพื่อวางต้นฉบับไว้บนแท่นวาง

B: แท่นวาง

ป้อนต้นฉบับในที่นี่

C: ตัวช่วยสแกน ADF

ถอดออกเฉพาะเมื่อทำความสะอาด ADF เท่านั้น

D: แผงการทำงาน

ใช้เปลี่ยนการตั้งค่าของเครื่องพิมพ์หรือใช้ควบคุม แผงถูกดันเปิดโดยเทรย์ออกกระดาษก่อนที่จะเริ่มการพิมพ์

• แผงการทำงาน

E: เทรย์ออกกระดาษ

กระดาษที่พิมพ์ถูกจ่ายออกมา ดึงออกก่อนการพิมพ์

F: ส่วนขยายของเทรย์ออกกระดาษ

เปิดเพื่อรองรับกระดาษที่ออกมา

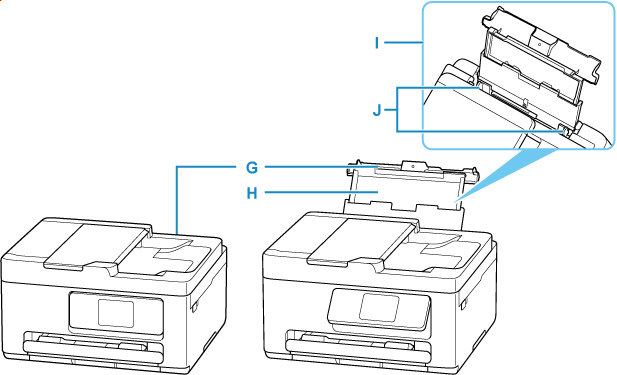

G: ฝาครอบเทรย์ด้านหลัง

เปิดเพื่อป้อนกระดาษลงในเทรย์ด้านหลัง

H: ฐานรองกระดาษ

ทำให้ยืดเพื่อป้อนกระดาษลงในเทรย์ด้านหลัง

I: เทรย์ด้านหลัง

สามารถป้อนกระดาษขนาดและประเภทเดียวกันตั้งแต่สองแผ่นขึ้นไปพร้อมกันได้ เครื่องจะจ่ายกระดาษทีละแผ่นโดยอัตโนมัติ

• การป้อนกระดาษภาพถ่าย/กระดาษธรรมดาในเทรย์ด้านหลัง
• การป้อนซองจดหมายในเทรย์ด้านหลัง

J: แถบกำหนดแนวกระดาษ

ให้จัดทั้งสองด้านของชุดกระดาษ

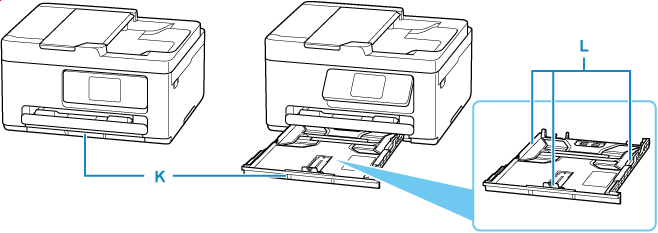

K: กลักกระดาษ

ป้อนกระดาษธรรมดาขนาด A4, B5 หรือ A5 ลงในกลักกระดาษ และใส่เข้าไปในเครื่องพิมพ์

• การป้อนกระดาษธรรมดาในกลักกระดาษ

L: แถบกำหนดแนวกระดาษ

ให้จัดด้วยด้านขวา/ด้านซ้าย/ด้านหน้าของชุดกระดาษ

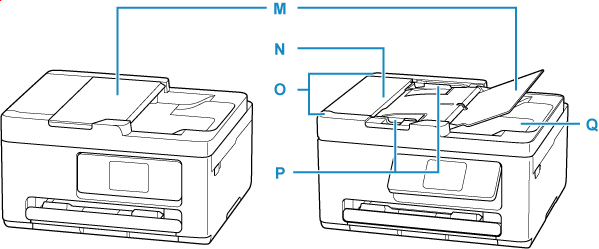

M: เทรย์เอกสาร

เปิดเพื่อป้อนกระดาษลงใน ADF คุณสามารถใส่เอกสารที่มีขนาดและความหนาเท่ากันได้สองแผ่นขึ้นไป ใส่เอกสารโดยให้ด้านที่ต้องการสแกนหงายขึ้นด้านบน

N: ฝาครอบตัวป้อนเอกสาร

เปิดเมื่อต้องการดึงเอกสารที่ติดออก

O: ADF (ตัวป้อนเอกสารอัตโนมัติ)

ป้อนเอกสารในที่นี่ เอกสารที่ป้อนลงในเทรย์เอกสารจะถูกสแกนทีละแผ่นโดยอัตโนมัติ

• การป้อนเอกสารลงใน ADF (ตัวป้อนเอกสารอัตโนมัติ)

P: แถบกำหนดแนวเอกสาร

ปรับแถบนี้ให้ตรงกับความกว้างของเอกสารใน ADF

Q: ช่องออกเอกสาร

เอกสารสแกนจาก ADF จะออกมาทางนี้
